パチンコ用Ｐネイル

樹脂盤用Ｐネイル

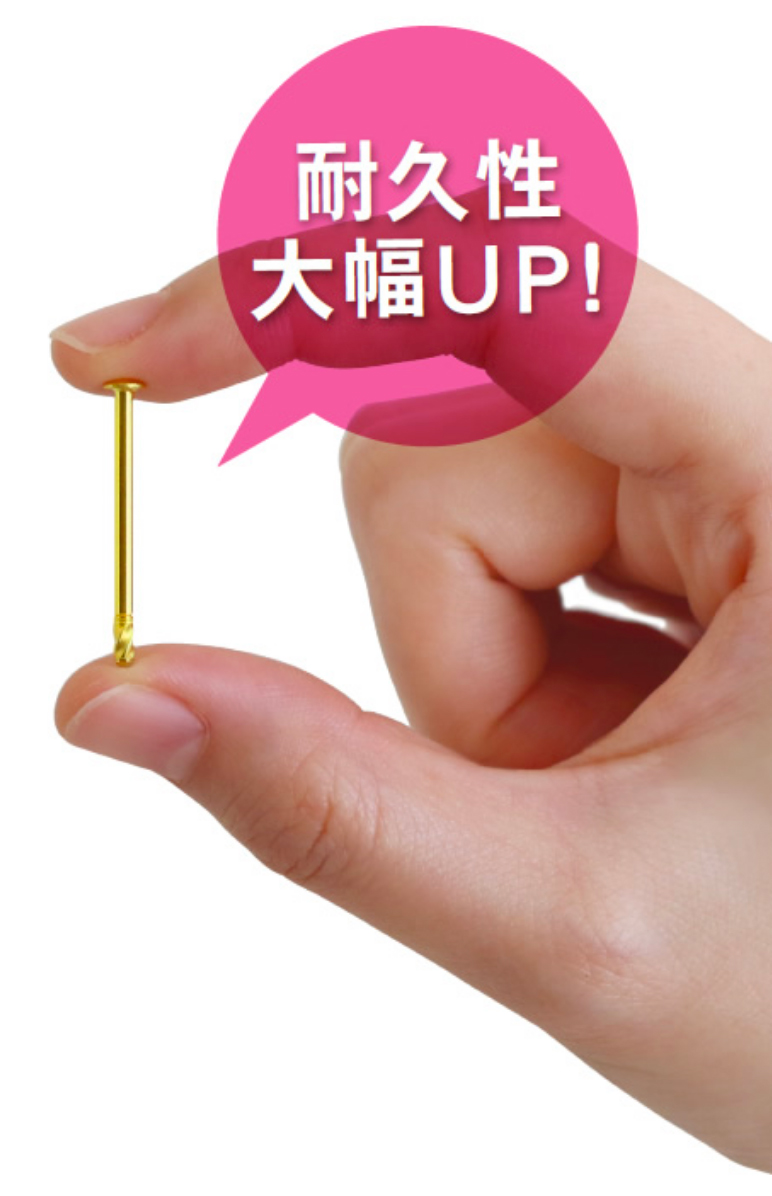

樹脂盤用 高耐久度型 PネイルPnail-Ωピーネイル-オーム

特許第5016068号　意匠第1405776号

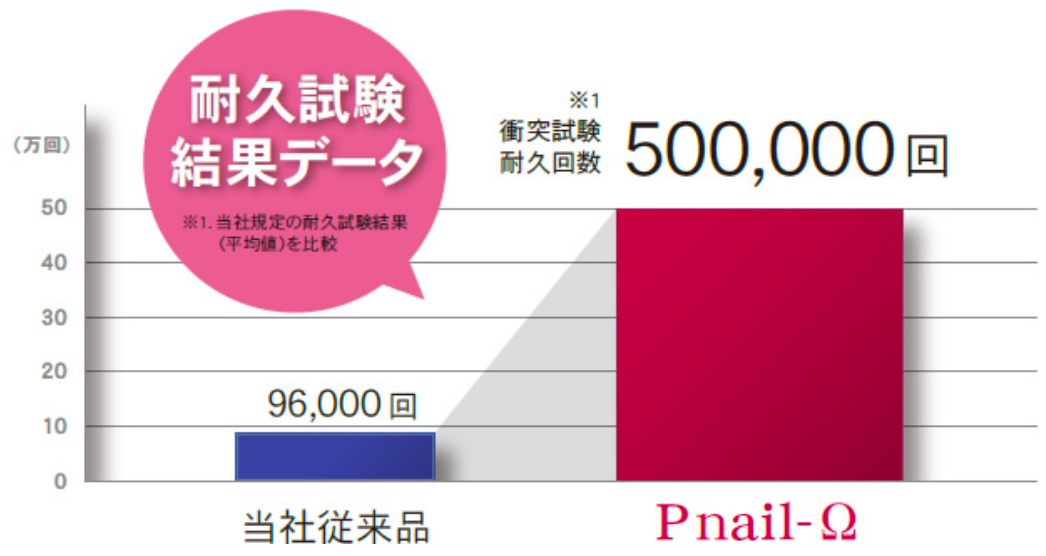

折れ耐久性 従来比約５倍

（当社製品比）

“釘折れ”のメカニズムを徹底研究

“折れ”に対する釘本来の強度を適正に評価する為、パチンコ玉が釘に与える力を再現した、耐久試験機（加速度試験機）を開発。釘の金属組織状態を確認しながら、‘‘折れ"のメカニズムを徹底的に分析、‘‘折れ"耐久性を高める形状の研究を重ねた結果、従来比約5倍の耐久性を実現した新型Pネイルの開発に成功しました。

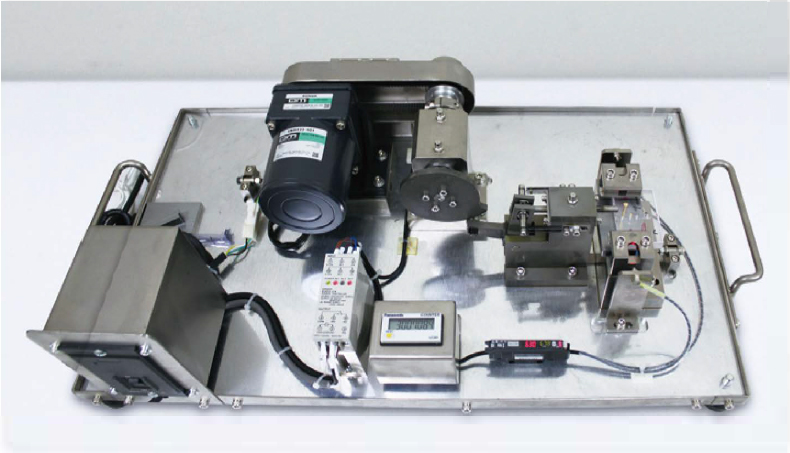

折れ耐久試験機

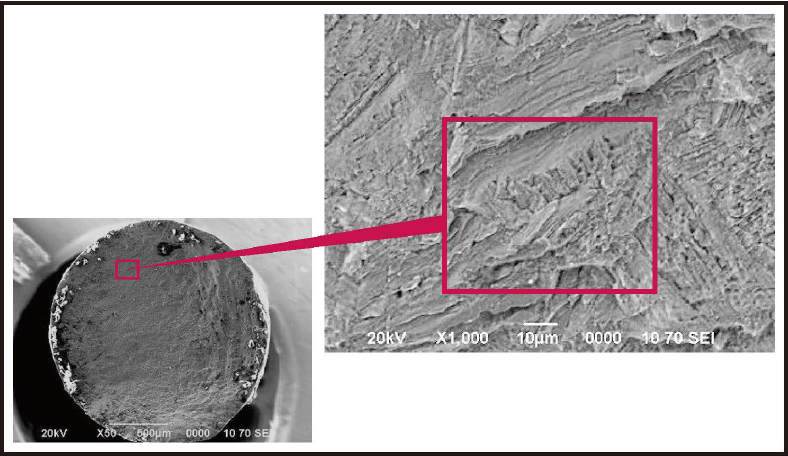

金属組織状態 SEM 分析（破断面）
＜実機による破断＞

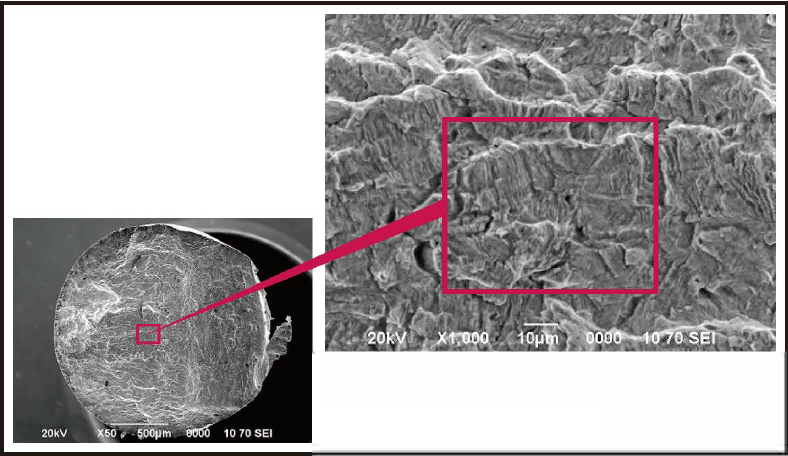

金属組織状態 SEM 分析（破断面）
＜加速度試験機による破断＞

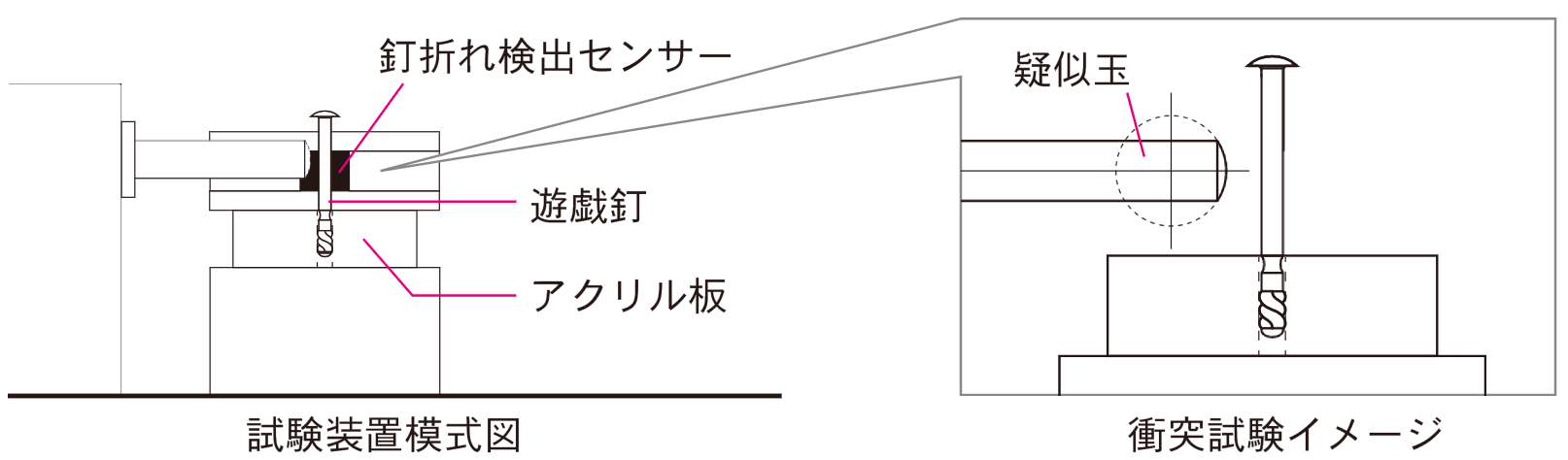

釘折れ耐久性試験

試験条件

  1. 衝突位置：盤面から8.4mm
  2. 衝突回数：300 回 / 分
  3. 衝突エネルギー：0.0159J = 0.0159Nm※2

※２.パチンコ玉(質量 5.5g)が速度2.4m/s で衝突する場合に相当し、ホール実機の約5倍のエネルギーに相当します。

ベニヤ盤用Ｐネイル

ベニヤ盤用 釘並び改良型 高耐久度 PネイルS-Pnailエス-ピーネイル

PAT.P

釘並び精度 従来比70％改善

（当社製品比）

釘並び精度 従来比約70％※1改善

特殊ローレット形状の開発により、釘の直進性を向上させ、従来比約70％の釘並び精度の改善を実現しました。

※１.仮定の打釘条件下による当社内試験結果（参考値）

試験結果※2

  釘並び不良率（％）
従来品 S-Pnail
1 33.3 10.4
2 45.8 12.5

試験条件

  1. 盤面素材: ベニヤ
  2. 衝突回数：ＮＧ条件: 上下5°、横90°を基準とし、基準から±1°以上をNGとする

※２.測定治具は釘の右側から計測するものを使用

“釘折れ”のメカニズムを徹底研究

“折れ”に対する釘本来の強度を適正に評価する為、パチンコ玉が釘に与える力を再現した、耐久試験機（加速度試験機）を開発。釘の金属組織状態を確認しながら、‘‘折れ"のメカニズムを徹底的に分析、‘‘折れ"耐久性を高める形状の研究を重ねた結果、従来比約5倍の耐久性を実現した新型Pネイルの開発に成功しました。

折れ耐久試験機

金属組織状態 SEM 分析（破断面）＜実機による破断＞

金属組織状態 SEM 分析（破断面）＜加速度試験機による破断＞

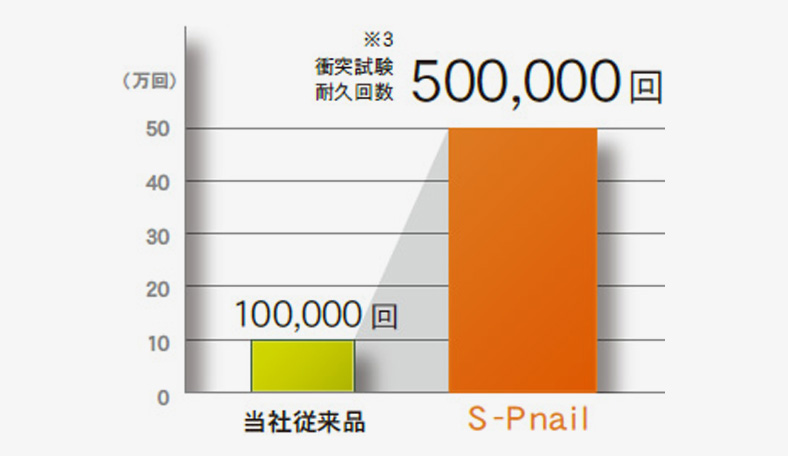

※３.当社規定の耐久試験結果(平均値)を比較

釘折れ耐久性試験

試験条件

  1. 衝突位置：盤面から8.4mm
  2. 衝突回数：300 回 / 分
  3. 衝突エネルギー：0.0159J = 0.0159Nm※4

※４.パチンコ玉(質量 5.5g)が速度2.4m/s で衝突する場合に相当し、ホール実機の約5倍のエネルギーに相当します。
